圆振动筛技术规格书
发布日期：2016-04-21 作者：隆中
一、圆振动筛介绍以及用途
1、介绍

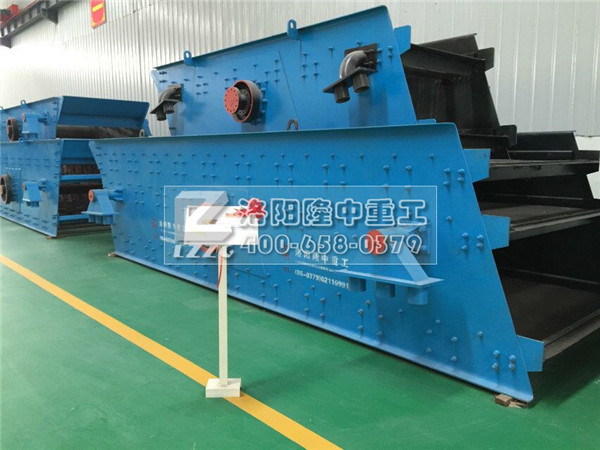

圆振动筛是一种做圆形振动、多层数、效率gao新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率gao、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分ji。
2、用途
圆振动筛应用范围很广，常用于这些行业如化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、gao岭土、石灰、氧化铝、重质碳酸钙、石英砂等。公害处理：废油、废水、染整废水、助剂、活性碳。
二、圆振动筛主要规格参数
| 型号 | 筛面层数 | 筛网面积 （mm) | 筛孔尺寸 （mm) | 较大进料尺 （mm) | 处理能力 （t/h) | 振动频率 (Hz) | 双振幅 (mm) | 电力功率 (kw) | 重量（t) | 外形尺寸 |
| YA1230 | 1 | 3.6 | 3-50 | 200 | 7.5-70 | 800-970 | 8 | 5.5 | 1.75 | 3073x2030x1611 |
| 2YA1230 | 2 | 3.6 | 3-50 | 200 | 7.5-70 | 800-970 | 8 | 5.5 | 2.34 | 3122x2050x2247 |
| 3YA1230 | 3 | 3.6 | 3-50 | 200 | 7.5-70 | 800-970 | 8 | 7.5 | 3.05 | 3122x2050x2700 |
| 2YA1548 | 2 | 7.2 | 5-50 | 400 | 50-208 | 970 | 8 | 15 | 5.33 | 4400x2610x2857 |
| 3Y1548 | 3 | 7.2 | 5-50 | 400 | 50-250 | 970 | 8 | 15 | 6.07 | 5650x2528x3400 |
| 3YA1848 | 3 | 8.64 | 5-80 | 400 | 50-300 | 970 | 8 | 18.5 | 6.93 | 5027x3100x3500 |
| 3YA1860 | 3 | 10.8 | 5-50 | 400 | 50-350 | 970 | 8 | 22 | 7.7 | 6200x2240x1650 |
| 2YA2160 | 2 | 12.6 | 5-100 | 400 | 100-500 | 730 | 30 | 10.2 | 6374x3821x3707 | |
| 2YA2460 | 2 | 14.4 | 5-150 | 400 | 150-700 | 730 | 37 | 12.35 | 6374x4121x3707 |
三、可靠性及使用寿命要求
我方对所制造产品的质量及可靠性负责，设备质保期为一年。
四、技术标准
按*家有关现行标准规范规程进行设计、制造、检验及验收，并提供检验部门的合格证书
《产品检验通用技术条件》 JB/T5000.1-2007
《火焰切割件通用技术条件》 JB/T5000.2-2007
《焊接件通用技术条件》 JB/T5000.3-2007
《锻件通用技术条件》 JB/T5000.8-2007
《切削加工件通用技术条件》 JB/T5000.9-2007
《装配件通用技术条件》 JB/T5000.10-2007
《涂装通用技术条件》 JB/T5000.12-2007
《包装通用技术条件》 JB/T5000.13-2007
《锻件无损探伤通用技术条件》 JB/T5000.15-1998
《碳素结构钢 》 GB/T700-2006
《工业企业噪音控制设计规范》 GBJ87-85
五、设备安装运行
（一）、振动筛的安装
1、振动筛设备在安装前，*先按照装箱单检查零部件是否齐全和损坏，其中振动器自出厂日起，若过六个月时，需要重新拆洗和组装，并换上清洁的润滑油。
2、按照安装图进行设备安装，其中支承底架需要水平安装在基础上，基础应有足够的刚度和强度，以支承振动筛的全部动负荷和静负荷。
3、筛箱四角有吊耳，支承底架四角有起吊孔，按图要求进行吊运，不可直接挂在振动器上吊运整个筛子。 4、确保筛箱与料斗、料槽（溜槽）等一类非运动件之间应保持较小75mm的间隙。5、减振弹簧按自由gao度进行选配，分别使前端或者后端的左右两侧弹簧自由gao度尽量相等，误差不过5mm。筛箱安装后，筛面左右保持水平，否则，可在弹簧座与支承件间垫薄铁片。
（二）、振动筛的调整与试运转
1、弹簧需要处于垂直状态，弹簧上支座与弹簧接触面需要成水平状态，调整好后用螺栓把弹簧上支座固定在筛箱耳轴上，然后点焊成一体。
2、振动筛驱动方向定位，站在给料端，面对物料流动方向观察电机位置，得到左向或右向驱动。 3、确保V带张力有充分的调整量，确保两个胶带轮对应的沟槽，在各自平面内一一对应。
4、安装调整结束后，应进行不少于2小时的空载试运转，要求运转平稳，无异常噪声，振幅和运动轨迹符合要求，轴承较gao温度不过75℃。
5、空载试运转合格后，可投入负载试运转，负载试车时间可按工艺试车要求进行。
6、试车前需要用手（或其他方法）转动激振器。转动应灵活，无卡阻现象时，方可正式开动机器。
六.、质量保证
1、设备技术要求总则：
1）本工程要求所用设备采用技术先进且成熟、可靠，并具有连续稳定生产的产品，不接受试制品。
2）卖方保证满足买方提出的设计参数，满足*家、行业有关标准规范。
3）原材料、机电配套件的采购，按质量手册要求的程序进行。并出具合格证、质量证明书，证明齐全。
4）对重要零部件，有试棒化学成分报告、抗拉强度、屈服强度试验报告、无损探伤报告、硬度报告、加工检查记录。
5）对要求较gao的尺寸、形位等公差用相应的机床加工以保证加工精度。
2、售后服务
售前服务：
1、设备型号的选择。
2、根据客户的特殊要求，设计制造产品。
3、为客户培训技术人员。
4、公司免费派工程技术人员到用户现场为用户规划场地、设计较好流程和方案。
售中内容：
1、产品的验收。
2、协助客户拟订施工方案。
售后保障：
1、免费指派专门的售后服务人员，到达现场指导客户安装调试。
2、现场培训操作人员。
3、设备使用后期的维修保养。
关于圆振动筛更多信息，欢迎咨询振动筛厂家隆中重工。咨询热线400-658-0379
