直线振动筛的产品说明书

发布日期:2014-03-11   作者:隆中

直线振动筛简称直线筛,是振动筛分机械的一种。该机可对粉状、颗粒状物料的筛选和分ji,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。



一、直线振动筛的结构部件

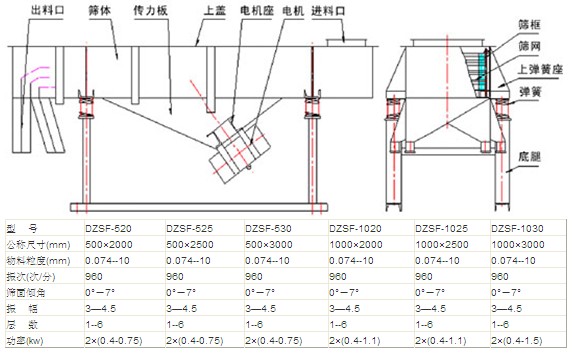

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有特定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)

5、电机台座:安装振动电机,使用前连接螺钉需要拧紧,特别是新筛机试用前三天、需要反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧需要垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱需要垂直与地面,两支柱下面的槽钢应相互平行。




二、直线振动筛的工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分ji的目的。

该机可用于流水线中实现自动化作业具有能耗低、效率gao、结构简单、易维修、全封闭结构无粉尘溢散的特点。较gao筛分目数400目,可筛分出7种不同粒度的物料。



三、直线振动筛的特点

直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量gao、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

1特别之筛网结构设计,方便和快速更换筛网 ( 只需35分钟 ) ,此外此种设计允许使用各种筛网 ( 尼龙、特种龙、PP )

2筛机设计;精巧和容易装配,一人即可操作筛机。

3和其他相关品pai厂商比较,具较大筛选面积和效率gao益之处理能力。

4其母网全部支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。



四、直线振动筛振动电机使用说明

本系列电机满足下列条件时,能连续输出额定激振力。

1、振动加速度:不过7gg:重力加速度)

2、环境温度:不过40

3、海拔:不过1000m

4、电源频率:50Hz

5、电压:380V

6、温升:小于80K(电阻法)



本章主要是讲直线振动筛的产品说明书,下章隆中重工为您介绍直线振动筛的安装使用说明书。
