圆振动筛的结构组成分析
发布日期:2014-03-28 作者:隆中
各种圆振动筛,不论是座式安装还是吊挂式安装,一般由以下几部分组成:
1、振动体—筛箱
2、隔振—支撑弹簧组(座式安装)或弹簧吊杆(吊挂式安装)
3、动力装置—单轴激振器
4、驱动装置—异步电动机
5、相关配套附件
悬挂式圆振动筛结构见图1-1。座式圆振动筛结构见图1-2。悬挂式圆振动筛的筛箱用四根带弹簧的吊杆悬挂在厂房的楼板或构架上。筛箱与水平的倾角为,其上固定有筛网和激振器。筛面可以是单层或双层。激振器的轴承座固定于筛箱侧壁。
激振器的主轴7的两端分别装有带偏心重1的带轮和圆盘。主轴中部也有向一方突起的偏心重,这两部分偏心重的合力产生振动的激振力,其中在圆盘和带轮处的偏心重的大小是可调的。偏心重与筛箱在共振情况下的相位关系见图1-3。

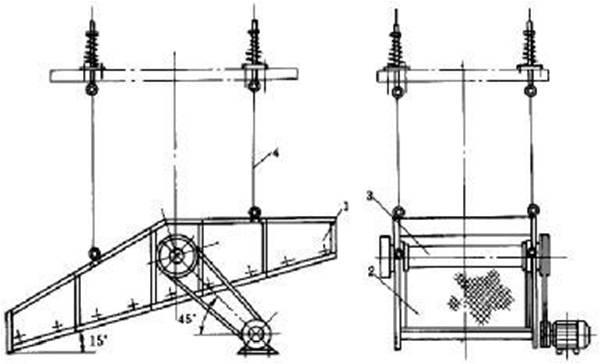

图 1-1 悬挂式圆振动筛
1—筛箱;2—筛网;3—偏心重激振器;4—弹簧吊杆

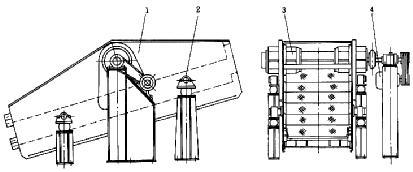

图 1-2 座式圆振动筛
1—圆振动筛筛箱;2—支承弹簧组;3—振动器;4—圆振动筛驱动装置
图 1-3 圆振动筛偏心重与圆振动筛筛箱在共振情况下的相位关系
总结:圆振动筛一般有振动器、箱箱、隔振装置及传动装置等部分组成。各种振动筛具有长方形的筛面,筛面通过特定方式安装在筛箱内,筛箱及筛面在振动器的作用下做具有特定轨迹的往复式运动,筛面的连续振动使筛面上的料层不断被抛起、松散和分离,较终达到分ji或脱介的目的。
