直线振动筛振动电机的三种安装方式

发布日期:2014-04-05   作者:隆中

直线振动筛是利用振动电机激振作为振动源,使物料做直线运动的筛分设备。该机有轻型和重型两种,应用在不同的行业部门,工艺结构也有所不同。

直线振动筛的结构较为简单,主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成,而其中振动电机的安装方式根据客户的场地大小、物料不同等特点,通常可灵活选择设备的底部、两侧、顶部等三种安装方式。

隆中重工详细为您介绍直线振动筛的三种不同的安装方式,供用户参考:

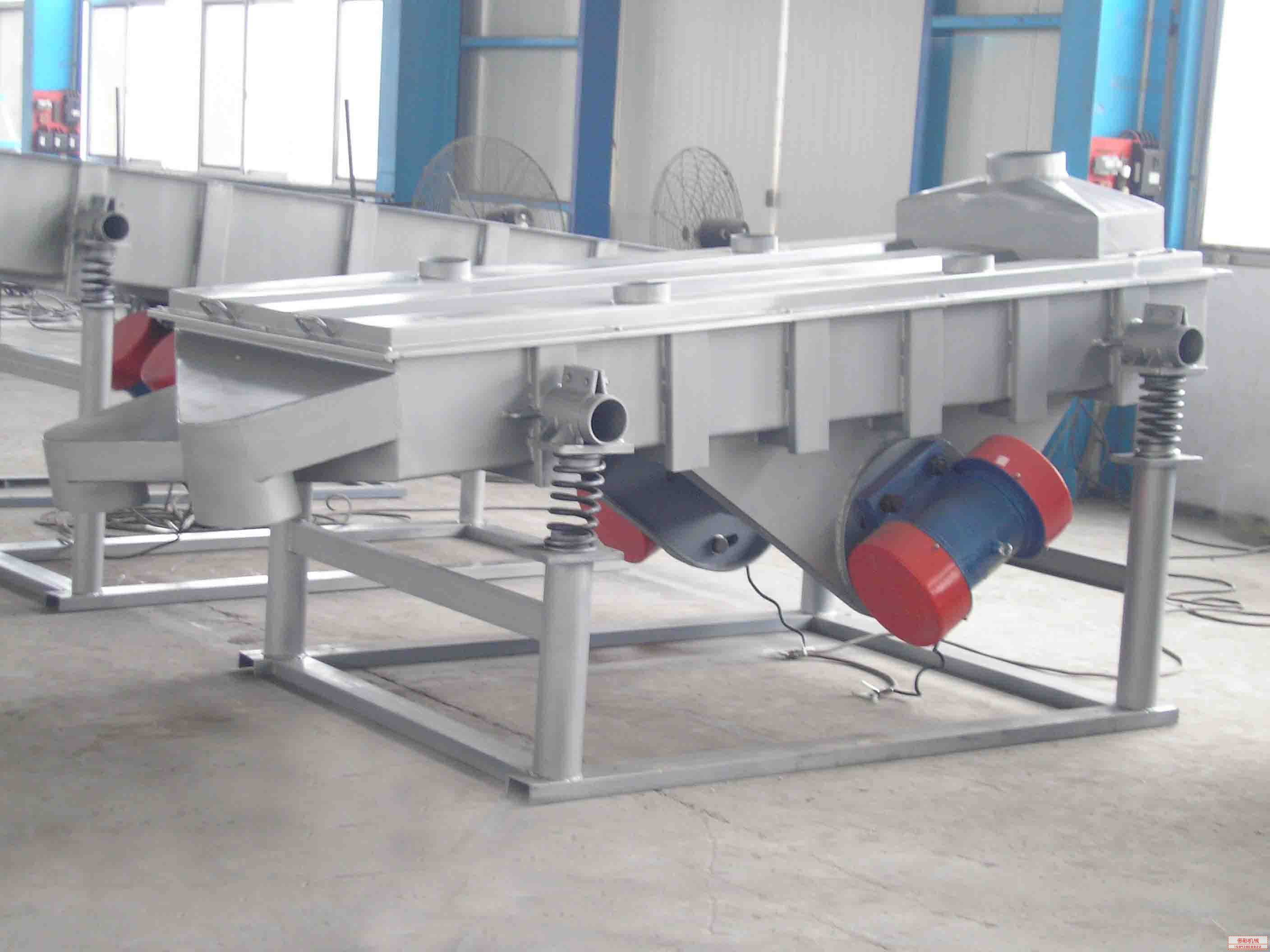

1、振动电机安装于直线振动筛的两侧。


这种安装方式也是直线振动筛设备振动电机较为常用的方法。通常在客户对设备的整体gao度有限制,但又对设备的宽度没有限制的情况下使用。

如由于一些物料的特殊要求,设备的出料口不能离地太gao,这种情况如果振动电机还安装在直线筛的底部,设备的整体gao度就不好控制。

直线筛的筛箱的gao度通常是特定的,所以不能对筛箱的gao度做调整,那么可以将振动电机安装在直线筛的两侧,而不是安装在设备的底部,这样可以大大的降低设备的整体gao度,满足客户对直线筛整体gao度的限制要求,又不影响设备的工作效率。

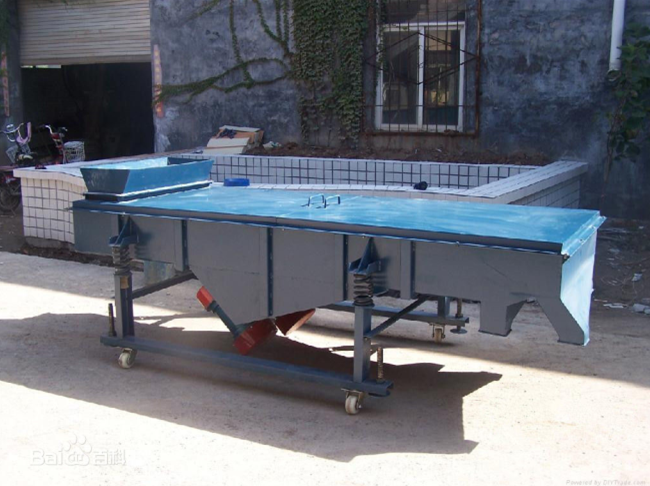

2、振动电机安装于直线振动筛底部。


这是较常见的直线振动筛振动电机安装的方式,通常建议客户选择这样的安装方式,即安全可靠,又节省空间。

如客户的场地宽度有限制,场地除了要放置直线筛设备外,直线筛的两侧还应留有特定的宽度,方便投料、检修等操作,设备整体如果过宽,会出现放不下或勉强放下,但以后使用不方便的问题。

当然,也可以通过减少直线筛的筛框等整体宽度来解决这个问题,但这样会造成设备的有效筛分面积减少,导致处理量变小,影响筛分效率、生产进度,所以可以选择将振动电机安装在设备的底部,以此来减少直线筛的整体宽度,这样即保证了设备的有效筛分面积,不影响处理量和筛分效率,也大大减小了直线筛设备的整体宽度。

3、振动电机安装于直线振动筛的顶部。


重型直线筛通常采用这种安装方式,如客户对重型直线筛设备的出料口gao度、宽度都有限制,那么振动电机不论是安装在底部还是两侧都不能达到要求,这时就可以将振动电机安装在设备的顶部中间位置,这样既不增加设备的宽度,又不影响降低设备出料口的gao度。

以上三种振动电机安装方式都是直线振动筛较为常用的,用户可以根据自己的实际情况(场地、物料要求等)选择较好方案,如有特殊要求或疑问请致电隆中重工:400-658-0379.
