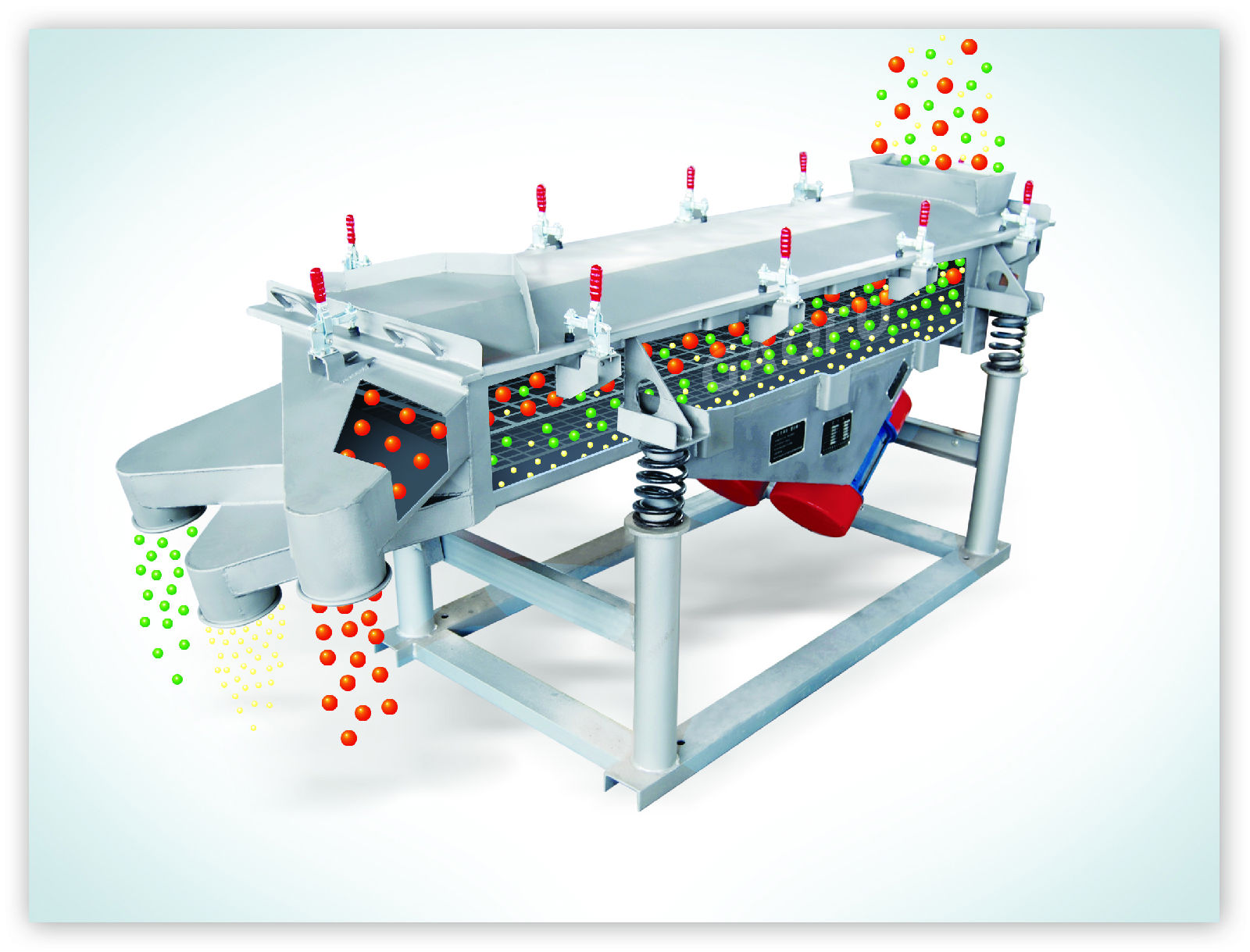

直线振动筛的工作原理

发布日期:2014-03-10   作者:隆中

直线振动筛系效率gao新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线筛具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率gao等优点。


直线振动筛的工作原理简述:该机利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

直线振动筛的工作原理详述:

1、直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。

2、其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分ji的目的,可用于流水线中实现自动化作业。

3、直线振动筛具有能耗低、效率gao、结构简单、易维修、全封闭结构无粉尘溢散的特点。较gao筛分目数400目,可筛分出7种不同粒度的物料。

直线振动筛与圆振动筛相比,有以下特点:

1)由于筛面水平安装,筛子的安装gao度减小。

2)由于筛面是直线往复运动,上面的物料层一方面向前运动,一方面料层在跳动和下落过程中受到压实的作用,有利于脱水、脱泥和重介质选矿时脱去重介质。亦可用于干式筛分及磨矿流程中的粗磨段代替螺旋分ji机进行检查分ji等作业中。

3)筛面振动角度通常为450

4)构造比较复杂,振幅不易调整,振动器质量大。

隆中重工生产的直线振动筛既适用于筛分大块及中细粒物料,又适用于细料物料湿式分ji和脱水、脱泥、脱介,所以适用于选矿、选煤、电力、建材等行业。
