圆振动筛结构图纸及尺寸明细
发布日期：2014-04-01 作者：隆中
隆中重工生产的圆振动筛劲销国内外，多被用于砂石料生产线中的筛选分ji，也被广泛应用在选煤、选矿、建材、电力及化工等行业。该机主要由偏心块激振器、筛箱、电动机、及支承装置等组成，具有采用小振幅，gao频率，大倾角结构，使该机筛分效率gao、处理量大、寿命长、电耗低、噪音小。

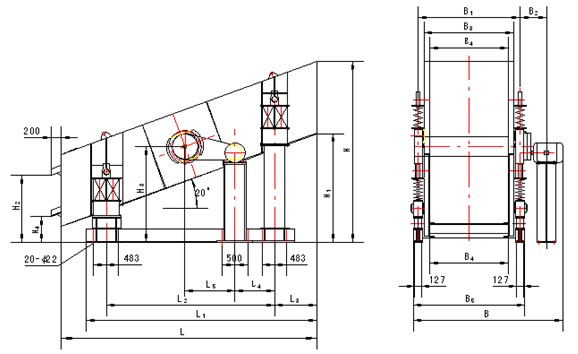

今天，隆中重工主要为您介绍圆振动筛的结构图纸（如下图）以及相关尺寸明细表。
YA系列单层圆振筛结构尺寸明细表
|
型号 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
H2 |
H3 |
|
YA1236 |
3557 |
3408 |
2548 |
560 |
542 |
669 |
2493 |
1700 |
283 |
1345 |
1225 |
1933 |
2456 |
1397 |
832 |
1260 |
|
YA1530 |
2984 |
2783 |
1910 |
573 |
474 |
438 |
2798 |
2050 |
283 |
1650 |
1530 |
2238 |
2280 |
1145 |
844 |
1090 |
|
YA1536 |
3557 |
3408 |
2548 |
560 |
542 |
696 |
2798 |
2005 |
283 |
1690 |
1530 |
2238 |
2419 |
1374 |
792 |
1260 |
|
YAH1536 |
3557 |
3424 |
2564 |
560 |
542 |
661 |
2798 |
2005 |
283 |
1690 |
1530 |
2238 |
2437 |
1373 |
530 |
1260 |
|
YA1542 |
4131 |
4000 |
3138 |
562 |
682 |
819 |
2798 |
2005 |
283 |
1690 |
1530 |
2238 |
2655 |
1584 |
790 |
1260 |
|
YA1548 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2854 |
1777 |
828 |
1260 |
|
YAH1548 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2943 |
1798 |
911 |
1260 |
|
YA1836 |
3557 |
3408 |
2548 |
560 |
542 |
669 |
3103 |
2310 |
283 |
2005 |
1835 |
2543 |
2419 |
1374 |
792 |
1260 |
|
YAH1836 |
3557 |
3419 |
2560 |
559 |
542 |
661 |
3103 |
2310 |
283 |
2005 |
1835 |
2543 |
2437 |
1373 |
826 |
1260 |
|
YA1842 |
4131 |
4000 |
3138 |
562 |
682 |
819 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2675 |
1589 |
845 |
1260 |
|
YAH1842 |
4131 |
4000 |
3138 |
563 |
660 |
820 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2700 |
1555 |
845 |
1260 |
|
YA1848 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2861 |
1784 |
826 |
1260 |
|
YAH1848 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2943 |
1348 |
911 |
1260 |
|
YA2148 |
4745 |
4378 |
3410 |
668 |
660 |
974 |
3551 |
2310 |
385 |
2324 |
2140 |
2848 |
3515 |
1968 |
1363 |
1580 |
|
YAH2148 |
4745 |
4370 |
3410 |
660 |
708 |
978 |
3552 |
2310 |
385 |
2324 |
2140 |
2848 |
3501 |
1981 |
1368 |
1580 |
|
YA2160 |
5892 |
5515 |
3436 |
1279 |
660 |
974 |
3552 |
2615 |
385 |
2324 |
2140 |
2848 |
3674 |
2175 |
1094 |
1580 |
|
YAH2160 |
5916 |
5515 |
3890 |
825 |
1078 |
989 |
3747 |
2615 |
520 |
2324 |
2140 |
2848 |
3849 |
2221 |
1278 |
1800 |
|
YA2448 |
4745 |
4370 |
3410 |
660 |
660 |
989 |
3857 |
2615 |
385 |
2669 |
2445 |
3153 |
3473 |
1961 |
1311 |
1580 |
|
YAH2448 |
4770 |
4454 |
3436 |
718 |
612 |
994 |
4053 |
2920 |
520 |
2669 |
2445 |
3153 |
3638 |
2010 |
1485 |
1800 |
|
YA2460 |
5891 |
5514 |
3890 |
824 |
1078 |
989 |
4053 |
2920 |
520 |
2669 |
2445 |
3153 |
3850 |
2222 |
1283 |
1800 |
|
YAH2460 |
5891 |
5516 |
3898 |
818 |
1078 |
999 |
4053 |
2920 |
520 |
2669 |
2445 |
3153 |
3846 |
2218 |
1290 |
1800 |
YA系列双层圆振筛结构尺寸明细表
|
型号 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
H2 |
H3 |
H4 |
|
2YA1236 |
3557 |
3408 |
2548 |
560 |
542 |
669 |
2493 |
1700 |
283 |
1345 |
1250 |
1933 |
2419 |
1374 |
794 |
1260 |
140 |
|
2YA1536 |
3557 |
3408 |
2548 |
560 |
542 |
669 |
2843 |
2005 |
305 |
1650 |
1530 |
2238 |
2419 |
1374 |
792 |
1260 |
130 |
|
2YAH1536 |
3557 |
3424 |
2564 |
560 |
542 |
661 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2437 |
1373 |
560 |
1260 |
126 |
|
2YA1542 |
4131 |
4000 |
3138 |
562 |
682 |
819 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2675 |
1598 |
845 |
1260 |
181 |
|
2YA1548 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2861 |
1784 |
828 |
1260 |
164 |
|
2YAH1548 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2943 |
1798 |
911 |
1260 |
171 |
|
2YA1836 |
3557 |
3408 |
2548 |
560 |
542 |
669 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2919 |
1874 |
792 |
1260 |
130 |
|
2YAH1836 |
3557 |
3419 |
2560 |
559 |
542 |
661 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2437 |
1373 |
826 |
1260 |
125 |
|
2YA1842 |
4131 |
4001 |
3138 |
563 |
682 |
819 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2675 |
1598 |
845 |
1260 |
181 |
|
2YAH1842 |
4131 |
4001 |
3138 |
563 |
660 |
820 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2700 |
1555 |
845 |
1260 |
138 |
|
2YA1848 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2861 |
1784 |
828 |
1260 |
164 |
|
2YAH1848 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2943 |
1798 |
911 |
1260 |
120 |
|
2YA2148 |
4745 |
4378 |
3410 |
668 |
660 |
973 |
3591 |
2615 |
404 |
2324 |
2140 |
2848 |
3515 |
1968 |
1363 |
1580 |
407 |
|
2YAH2148 |
4745 |
4370 |
3410 |
660 |
708 |
978 |
3591 |
2615 |
404 |
2324 |
2140 |
2848 |
3501 |
1981 |
1368 |
1580 |
422 |
|
2YA2160 |
5892 |
5515 |
3436 |
1279 |
660 |
974 |
3591 |
2615 |
404 |
2324 |
2140 |
2848 |
3674 |
2175 |
1088 |
1580 |
205 |
|
2YAH2160 |
5916 |
5515 |
3890 |
825 |
1078 |
989 |
3591 |
2615 |
520 |
2324 |
2140 |
2848 |
3849 |
2221 |
1278 |
1800 |
255 |
|
2YAH2448 |
4770 |
4454 |
3436 |
718 |
612 |
994 |
4053 |
2920 |
520 |
2669 |
2445 |
3153 |
3638 |
2138 |
1485 |
1800 |
463 |
|
2YAH2460 |
5891 |
5516 |
3890 |
818 |
1078 |
999 |
4053 |
2920 |
520 |
2669 |
2445 |
3153 |
3846 |
2176 |
1290 |
1800 |
255 |
