振动筛的工作原理以及工作特性

发布日期:2015-09-05   作者:隆中

   振动筛的振动原理是:

      利用旋转的带有偏心质量的轴系所产生的离心力,强迫与之连接的筛箱产生振动。这个带有偏心质量的轴系总成我们称之为振动器。
   1、圆振动筛工作原理:

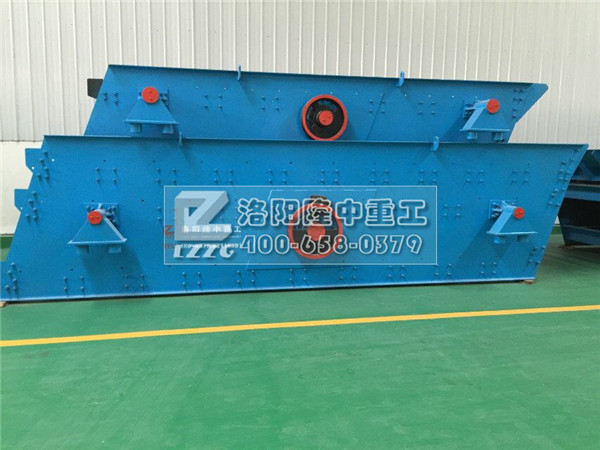

圆振动筛
      由一串安装在筛箱重心位置的带有偏心质量的轴系,旋转时所产生的离心力带动筛箱振动,筛箱各点的运动(振动)轨迹为圆。如果轴系没有安装在筛子的重心位置,筛箱各点的运动轨迹为椭圆。因此圆振动筛又叫单轴振动筛。
   2、直线振动筛的工作原理:
      由两串安装在筛箱上的带有偏心的轴系带动筛箱振动,两串偏心轴系同步反向运转,在各瞬时位置中,两组偏心质量产生的离心力沿振动方向的分力总是互相叠加,而在其法向,离心力的分力总是互相抵消,从而形成单一的沿振动方向的激振力,使筛箱作往复直线振动。因此,直线振动筛也称为“双轴振动筛”。
   3、自同步直线振动筛的工作原理:

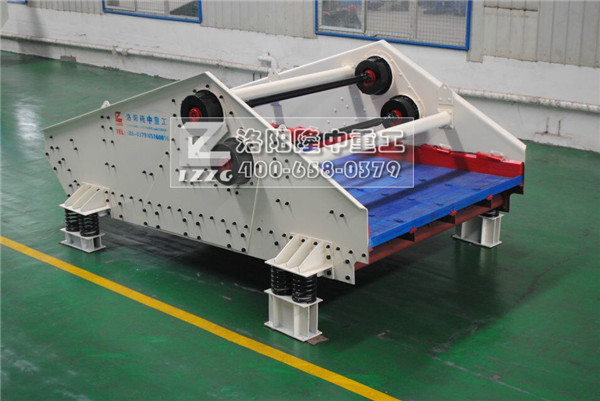

振动筛
      上图是一个典型的自同步直线振动筛的外形图,它的工作原理与直线振动筛的工作原理一样,不同的是它的两串偏心轴系同步反向运转不是靠齿轮起作用的。而是靠两组偏心块运转过程中会产生一个互相追逐的力,这个互相追逐的力较终造成两串偏心轴系同步反向运转,达到直线振动的目的。
   振动筛的工作特性
       1、属于振动设备:一般的机械设备只旋转,不振动。而振动筛的主要部件筛框、振动器、筛面在正常工作过程中都是处于剧烈的振动状态。特别是振动器,不但gao速旋转,还参与振动。
        2、工作条件比较恶劣:振动筛一般用于筛分矿石和煤炭,入料比重大、粒度大,振动筛的筛面不但本身参与gao强度振动,还时刻承受物料冲击。
        3、对处理量和筛分效果要求比较gao:每小时每平方米处理能力通常在10吨以上,筛分效率一般要求80%以上。
        4、出现故障不容易弥补:振动筛故障主要表现在齿轮打牙、轴承损坏、横梁断裂、侧板开裂等。特别是侧板开裂,现场很难弥补。对振动筛而言,任何小的问题都可能导致严重的结构损坏,甚至整台设备报废。
   关于振动筛的更多信息,可咨询振动筛厂家隆中重工。
