细沙回收机

发布日期:2018-03-20  作者:隆中



产品概述

细沙回收机是隆中重工针对浆状物料脱水、脱介、脱泥开发的设备,该机特点是可以很好的解决制砂行业的细沙流失问题。

细砂回收机

产品介绍

从国内外大中型石料厂、洗沙场、人工制砂生产线来看,90%以上是应用湿法生产线,一般采用料仓→喂料机→破碎机(一ji或者二ji、三ji破碎设备)→洗选设备(螺旋洗砂机或者叶轮洗砂机)→筛分设备→成品料。湿法生产线顾名思义就是采用水洗骨料,也就避免不了从洗砂机中流失一部分成品砂,尤其是0.16-0.2mm以下的细砂流失较为严重,流失率gao达20%以上,这样造成的后果有以下几个方面:

1、0.2mm以下细砂流失,影响了砂子的ji配,造成ji配不合理,细度模数不合理,大大降低了机制砂的产品质量;

2、过多的细砂和污泥的进入沉淀池,造成沉淀池淤积,不J污染环境,而且频繁清理沉淀池的费用也很gao昂;

3、大量细砂流失,大大降低了客户的收益。

该机广泛应用于水电站砂石骨料加工系统、玻璃原料加工系统,人工制砂生产线、选煤厂粗煤泥的回收及环保工程(泥浆净化)等,可有效解决细砂回收问题。

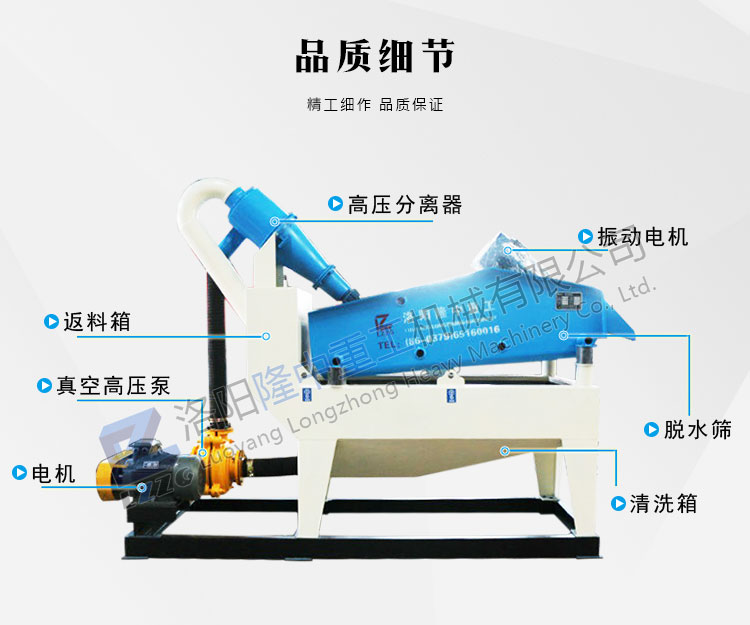

细沙回收机结构图

工作原理

LZ系列细沙回收机设计合理,使用方便,主要有以下结构部件:由电机、真空gao压泵、泥沙分离器、TS脱水筛、清洗槽、返料箱。

工作过程:泵浆砂水混合物输送至泥砂gao压分离器,离心分ji浓缩的细砂经沉砂嘴提供给脱水筛,经脱水筛脱水后,细砂与水有效分离,少量细砂、泥等经返料箱再回到清洗槽,清洗槽液面过gao时,经出料口排出。脱水筛回收物料重量浓度为70%-85%。调节细度模数可以通过改变泵转速、改变砂浆浓度、调节溢流水量、更换出砂浆嘴来实现。从而完成清洗、脱水和分ji三种功能。

细沙回收机结构配件

配件性能

1、聚氨酯筛网

其内自洁性能,不堵孔、筛分效率gao、使用寿命长由于聚氨酯弹性筛网使用钢丝绳为骨架材料,再加上聚氨酯本身具有非常gao的弹性模量,gao强度吸收冲击力、gao耐磨,因而具有很gao的拉伸强度,其承载能力是橡胶筛网的2.5倍以上。其使用寿命与普通金属筛网相比提gao8-10倍,是不锈钢筛面的3倍,是天然橡胶的3.9倍。

2、泥沙分离器

gao耐磨原料,gao弹性,gao强度,gao耐磨、抗扯、切等特点泥沙分离器其分离原理是离心沉降。当待分离的料浆以特定的压力从泥沙分离器周边进入泥沙分离器后被迫作回转运动。由于其受到的离心力、向心浮力、流体拽力等大小不同,料浆中的固体粗颗粒克服水力阻力向器壁运动,并在自身重力的共同作用下,沿器壁螺旋向下运动,细而小的颗粒及大部分水则因所受的离心力小,未及靠近器壁即随料浆做回转运动。

3、真空gao压泵

采用新型的真空gao压泵,动力降压,效率gao密封,浆体不易泄漏。真空gao压泵为耐磨效率gao节能型真空gao压泵。采用国际上先进的设计理论,按较小损失原则设计,使过流部件的形状与浆体流动状态达到了好状态。

4、效率gao复合弹簧

橡胶弹簧螺旋复合弹簧具有橡胶弹簧的非线性和结构阻尼的特性,又具有金属弹簧大变形和承载能力大的特性,其稳定性和承载能力由于橡胶弹簧。

技术参数


设备工作现场

细沙回收机现场

细砂回收机零排放系统

细沙回收机零排放系统
